Прекидач за аутоматски пренос од 400 А

ИЦХИТИ је реномирани произвођач 400 амп аутоматских прекидача за пренос у Кини, који нуди производе врхунског квалитета по конкурентним ценама. Посвећени смо пружању професионалног водства у нашој индустрији и поздрављамо све упите или захтеве за додатним информацијама. Не устручавајте се да нас контактирате за даљу помоћ.

Пошаљи упит ПДФ Довнлоад

Опис производа

Кинески добављачи ИЦХИТИ Булк 400 амп аутоматски преносни прекидач је уређај интегрисан са функцијом пребацивања и логичком контролом, заиста обавља функцију електромеханичке интеграције, погодан за рад у дистрибутивном систему од АЦ50Хз, називног напона АЦ400В, конвенционалне топлотне струје до 3200А у минералима и друга предузећа.

Аутоматски прекидач за пренос од 400 амп обезбеђује радну функцију детекције напона, принудног искључивања "0" положаја, ручног рада у хитним случајевима итд., који се широко користи за пребацивање између нормалног напајања и напајања у стању приправности или две опреме за пуњење, или за безбедну изолацију итд. контролна плоча ће управљати мотором путем логичких команди, затим ће мотор покретати радни механизам главних прекидача, брзо затварајући или отварајући или померајући линије, безбедна изолација главног прекидача је очигледна и читљива оком.

ИЦХИТИ 400 амп аутоматски прекидач за пренос параметар (спецификација)

Називна струја грејања (А)			160	250	400	630	1000	1250	1600	2000	2500	3200
Називни напон изолације Уи(В)		750					1000
Називни радни напон (Уе)		АЦ400В
Називни отпорни напон на удар Уимп (кВ)		8					12
Називна радна струја Ие (А)	АЦ-31А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	АЦ-35А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	АЦ-33А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
Називна краткотрајна отпорна струја лцв (кА)		7	9		13			50				55
Називна гранична струја кратког споја (кА)		100			70		100	120		80
Оцена		ПЦ Цласс
Стандард		ИЕЦ947-6-1 ГБ14048.11-2008
Називни капацитет повезивања (А Рмс)		10ле
Називни прекидни капацитет (А Рмс)		8ле
Контролни напон напајања (В)		ДЦ24В, 48В, 110В, АЦ220В
Конвенционо време(С)		0.5	1	1.1	1.2		1.25			2.45

ИЦХИТИ 400 амп аутоматски прекидач за пренос

◉ Електрично закључавање кључа: Контролише напајање унутрашње контролне линије прекидача. Када је електрична брава укључена, прекидач се може потпуно аутоматски покренути, а доступан је рад са јаким подешавањем "0". Када је електрична брава затворена, прекидач се може управљати само ручно.

◉ Ручица за руковање: Ручно управљање прекидачем помоћу ручице за управљање захтева да се електрична брава затвори.

◉ Катанац: За потребе одржавања, прво користите ручку за управљање да бисте пребацили прекидач у положај "0", а затим подигните механизам за катанац. Катанац се тада може ремонтовати.

◉ Индикатор: Показује радни статус прекидача.

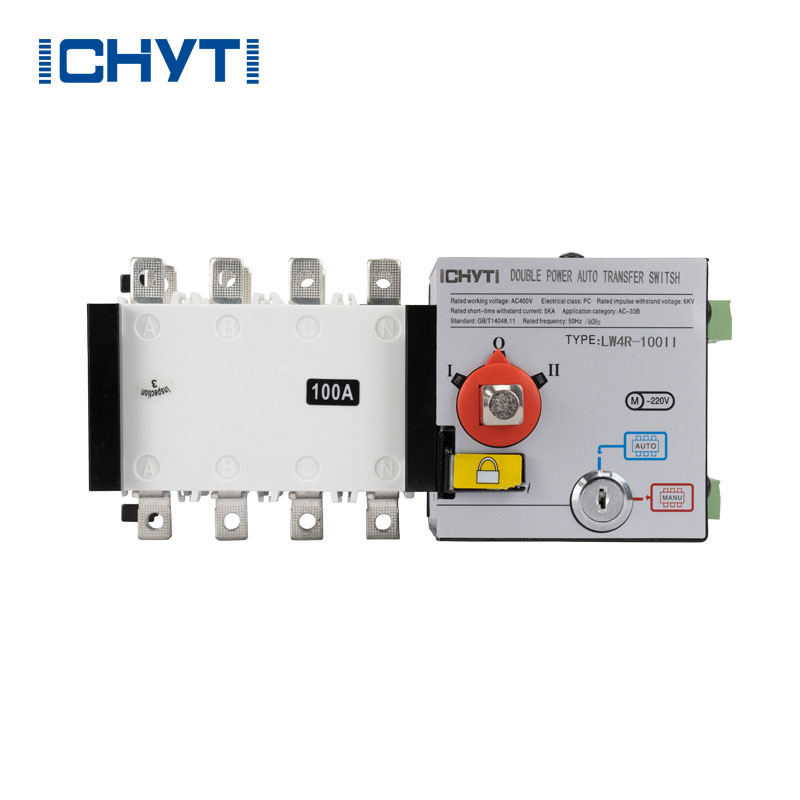

ИЦХИТИ 400 амп аутоматски прекидач за пренос Детаљи

ИЦХИТИ 400 амп аутоматски прекидач за пренос Димензије и ожичење

Величина производа и величина уградње
Ин	A	А1	B	Б1	C	E	G	J	K	L	N	P	R	S	T	U	W	X	Y	И1
100А/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100А/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125А/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125А/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160А/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160А/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250А/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250А/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400А/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400А/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630А/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630А/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800А/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800А/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1000А/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000А/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1250А/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250А/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600А/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600А/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000А	800	633	460		542		447	610			84.5		80	120	10					169
2500А	800	633	460		542		447	610			84.5		80	125	15					174
3200А	800	633	460		542		447	610			84.5		80	130	20					179
