Анализа кварова и руковање фотонапонским комбинатором

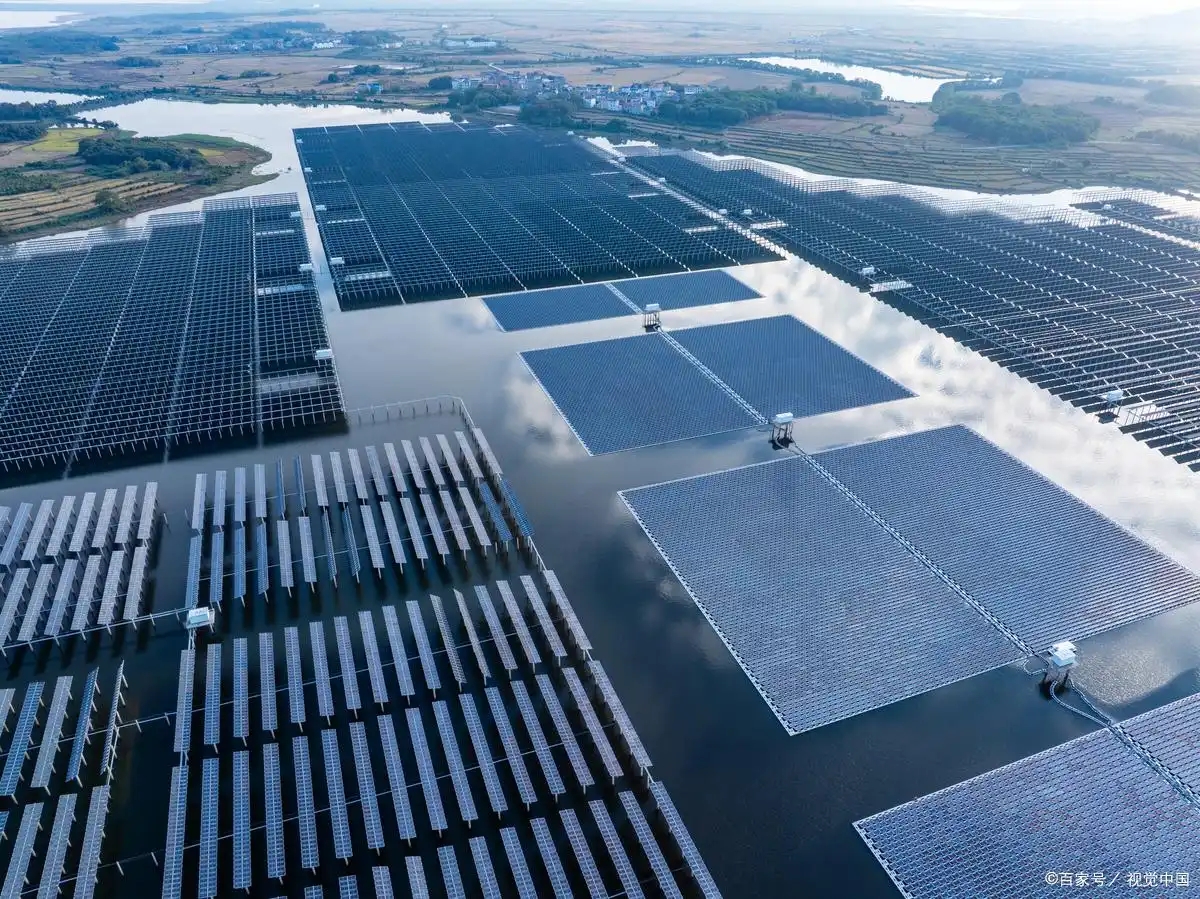

Као важна компонента савремене зелене енергије, рад и одржавање фотонапонских електрана су од кључне важности. Као кључна електрична опрема у фотонапонским електранама, комбинациона кутија је од највеће важности у свакодневном раду и одржавању.

Основне функције и структура ПВ комбинатора

Главна функција фотонапонске комбинаторске кутије је да прикупи једносмерну електричну енергију из више фотонапонских низова и безбедно је пренесе у накнадне ормане за дистрибуцију једносмерне струје или инверторе преко заштитних уређаја као што су прекидачи и одводници грома. Његова структура обично укључује кућиште, ДЦ улазни терминал, заштиту од грома, ДЦ прекидач, јединицу за надзор и терминале за ожичење.

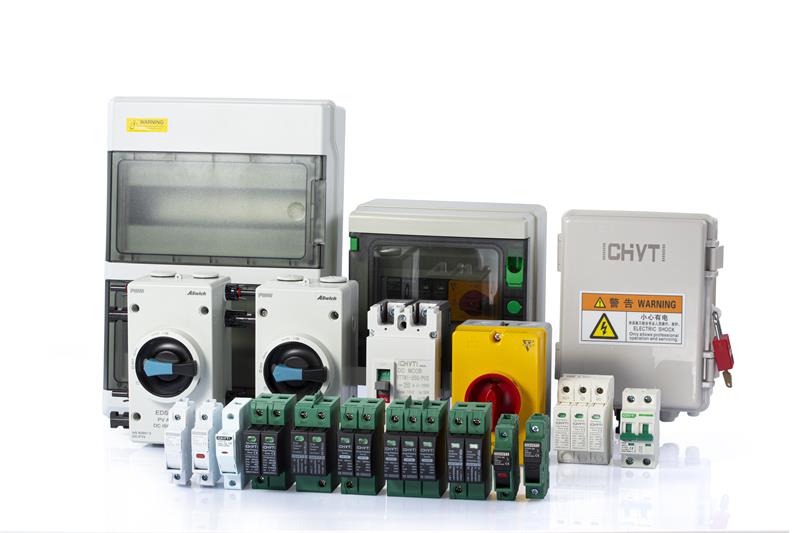

Следи шематски дијаграм унутрашње структуре кутије за комбиновање:

◆ Оклоп кутије:Направљен од нерђајућег челика или пластичног материјала, има добро заптивање, отпорност на корозију и расипање топлоте. Ниво заштите обично достиже ИП65, што може ефикасно спречити улазак прашине и влаге.

◆ ДЦ улазни терминал:Свака кутија за комбиновање има више улазних портова, што одговара пријемним струјама из различитих фотонапонских низова. Сваки порт је опремљен са МЦ4 конекторима или наменским терминалима за ожичење за једноставно повезивање.

◆ Заштита од грома:Уграђени одводник грома, обично заштитник од пренапона (СПД) посебно дизајниран за фотонапон, користи се за спречавање пренапона узрокованог грмљавином и заштиту система од оштећења услед удара грома.

◆ ДЦ прекидач:Сваки улазни терминал је опремљен ДЦ прекидачем за заштиту од прекомерне струје. Када се открије абнормална струја (као што је кратак спој или преоптерећење), коло се аутоматски искључује да би се заштитила безбедност фотонапонских модула и система

◆ Терминали за ожичење:Терминали за ожичење са јасним ознакама изнутра су погодни за особље за одржавање да прегледа и отклони проблеме.

Уобичајена анализа кварова и структура ПВ комбинаторске кутије

◆ Анализа феномена честог исклапања прекидача

Праћење основног узрока: Ова појава може бити последица кратког споја између жица, физичког оштећења фотонапонских модула, неправилног рада током ожичења или због тога што је систем изложен оптерећењима изван пројектованог опсега.

Водич за обраду: Први корак је да се изолује погођено улазно коло, а затим помоћу мултиметра прецизно измерите напон отвореног кола и струју кратког споја релевантног фотонапонског низа да бисте прецизно лоцирали абнормалну компоненту. Ако се током иницијалне провере не открију очигледни проблеми, потребно је пажљиво проверити прикључне каблове да бисте потврдили да ли је оштећење изолације проузроковано старењем, хабањем или спољним факторима, који могу довести до кварова уземљења. Коначно, процена самог прекидача, укључујући да ли његова називна струја, напон и други параметри одговарају захтевима система, не може се занемарити. Ако је потребно, треба извршити замену како би се осигурао стабилан рад система.

◆ Стратегије реаговања на квар громобрана

Разлог квара: Као кључна опрема за заштиту система од удара грома и пренапона, громобрански одводники често отказују услед директних удара грома или унутрашњег пренапона система.

Процес: Редовна провера статуса прозора индикатора или ЛЕД светла громобранског одводника је ефикасно средство за спречавање квара. Када индикаторски прозор постане црвен или изгуби приказ, то указује да је одводник грома оштећен и да га треба одмах заменити како би се избегли потенцијални безбедносни ризици.

◆ Решење проблема високе унутрашње температуре у комбинованој кутији

Анализа узрока: Унутрашња температура комбиноване кутије је превисока, обично због страних предмета који блокирају отворе за дисипацију топлоте, прекомерне акумулације прашине унутар кутије или прегревања грејних елемената изазваних прекомерном струјом.

Решење: Прво је потребно очистити отворе за вентилацију и расипање топлоте на кутији за комбиновање како би се обезбедила несметана циркулација ваздуха. У исто време проверите и уклоните прашину унутар кутије да бисте смањили топлотни отпор. Ако проблем није суштински решен, може се размотрити додавање вентилатора за хлађење или оптимизација изолационог дизајна кутије како би се смањио утицај спољашњег окружења на температуру унутар кутије. Поред тога, потребно је пратити извор прекомерне струје и подесити или поправити повезане компоненте како би се осигурало да струја система буде у безбедном опсегу.

◆ Решавање проблема прегревања кабловских спојева

Анализа разлога: Прегревање кабловских спојева је углавном због лошег контакта, што повећава отпор контакта и ствара велику количину топлоте.

Препорука за руковање: Користите инфрацрвени термовизир за редовно праћење температуре кабловских спојева унутар и изван кутије за комбиновање. Једном када се пронађу абнормалне тачке високе температуре, релевантна кола треба одмах прекинути да би се спречили пожари. Истовремено проверите стање причвршћивања прегрејаног споја, и ако је потребно, преправите спој или замените оштећене делове како бисте обезбедили добар контакт и проводљивост споја.

Структура за спречавање кварова и одржавање за ПВ комбиновану кутију

◆ План редовних инспекција

Развити детаљан план инспекције, укључујући провере електричне безбедности, чишћење и одржавање, тестирање перформанси, итд., како би се осигурало да се сви аспекти извршавају у складу са планом.

◆ Прилагођавање прилагодљивости животне средине

Одговарајуће мере треба предузети за различите климатске услове, као што су јачање мера отпорности на влагу и расипање топлоте у подручјима са високим температурама и кишом, повећање учесталости чишћења у областима са великим пешчаним олујама и смањење препрека и хабања.

◆ Управљање резервним деловима и инвентар

Одржавајте инвентар неопходних резервних делова, посебно осетљивих делова као што су прекидачи, одводници грома, конектори, итд., како бисте обезбедили брзу замену у случају квара и смањили време застоја

◆ Техничка обука и размена

Организујте тим за рад и одржавање да учествује у стручној обуци, делите најновије технологије рада и одржавања и случајеве кварова и унапредите општи ниво вештине и способности тима за реаговање у хитним случајевима.

◆ Редовни прегледи и чишћење

Препоручљиво је очистити спољашњост кутије за комбиновање свака три месеца до шест месеци да бисте уклонили прашину и прљавштину и да отворите отворе за одвођење топлоте неометано; Истовремено, проверите заптивање кутије да бисте били сигурни да нема инфилтрације водене паре.

◆ Испитивање електричних перформанси

Најмање једном годишње спроведите свеобухватан тест електричних перформанси, укључујући мерење напона и струје сваког улазног кола како бисте били сигурни да су нормални, провера радног статуса прекидача и громобранских одводника и обезбеђивање стабилности веза комуникационог модула.

◆ Заштита од грома и потврда уземљења

Редовно проверавати ефикасност система громобранске заштите, проверавати индикацију статуса громобранског одводника и по потреби спроводити испитивање громобранске заштите; Истовремено, уверите се да континуитет уземљења и отпор уземљења комбиноване кутије испуњавају захтеве.
