Методе ожичења 1П/2П/3П/4П ДЦ прекидача у УПС системима напајања

У конфигурацији УПС система напајања, ДЦ прекидачи обављају двоструке функције изолације и заштите од прекомерне струје за акумулаторска кола. Различити типови УПС напајања одговарају различитим називним напонима и струјама батерија, што захтева адаптацију ДЦ прекидача са различитим бројем полова. Овај чланак ће детаљно описати различите методе ожичења 1П/2П/3П/4П ДЦ прекидача који се примењују у УПС системима.

1. Прекидачи имају стандардне параметре укључујући називни напон и називну струју (за типове 1П). Када ови параметри не испуне захтеве за напон и струју батерије, радни напон и струја се могу повећати додавањем броја полова прекидача и усвајањем конфигурације серијско-паралелне везе. Конкретно, серијска веза повећава напон док паралелна веза повећава струју.Овде за пример узимамо називни напон од 250В.

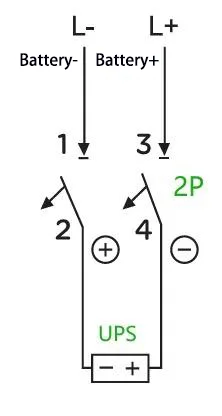

О:На пример: За УПС капацитета 40 кВА и називног низа батерија од 32 ћелије (изједначавајући напон пуњења: 14 В × 32 = 448 В; постоје и батерије са пливајућим напоном пуњења од само 13,6 В, који се овде користи само у сврху илустрације), максимална радна струја се израчунава као 40 кВА × 09% ÷ 32 = 139 А (под претпоставком да је фактор снаге 1,0, ефикасност од 90%, и УПС подешен напон прекида од 10 В по ћелији). У овом случају, 2П 500 В 200 А прекидач је довољан. Метода ожичења је следећа:

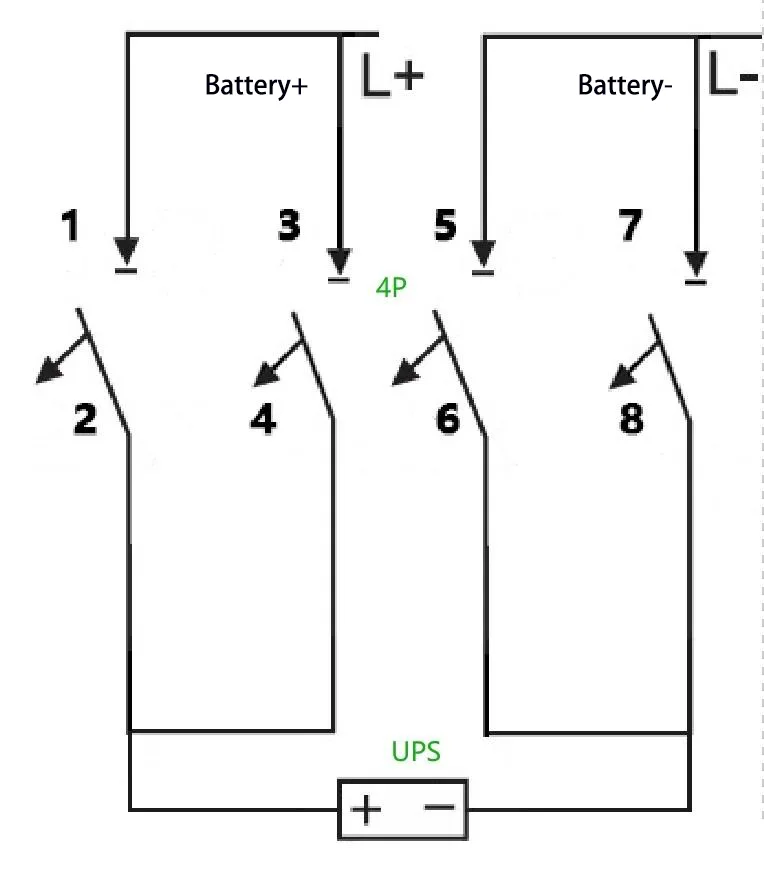

Б:Шта ако се уместо тога користи 2П 500 В 100 А прекидач? Овај захтев се може испунити помоћу 4П прекидача—посебно, паралелним спајањем два сета 2П прекидача како би се повећао капацитет струје. Метода ожичења је следећа:

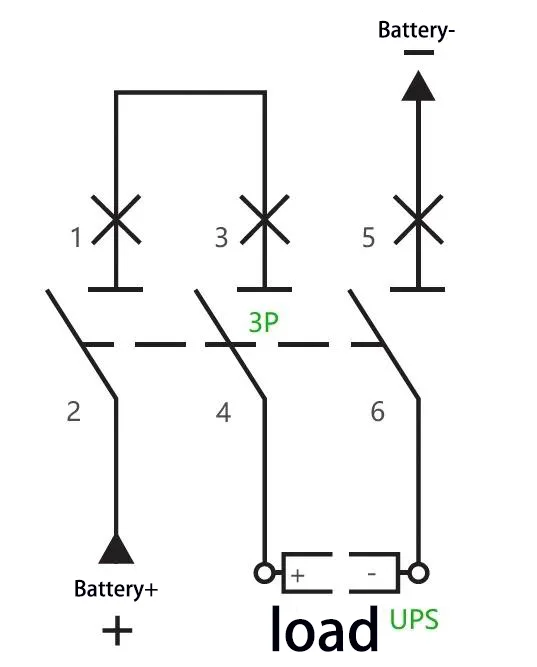

Ц:На пример: За УПС капацитета 40 кВА и називног низа батерија од 40 ћелија (изједначавајући напон пуњења: 14 В × 40 = 560 В), максимална радна струја се израчунава као 40 кВА × 1,0 ÷ 90% ÷ 10 В ÷ 40 = 1311 70 А 0 А. усвојен, са два његова пола повезана у серију. Метода ожичења је следећа:

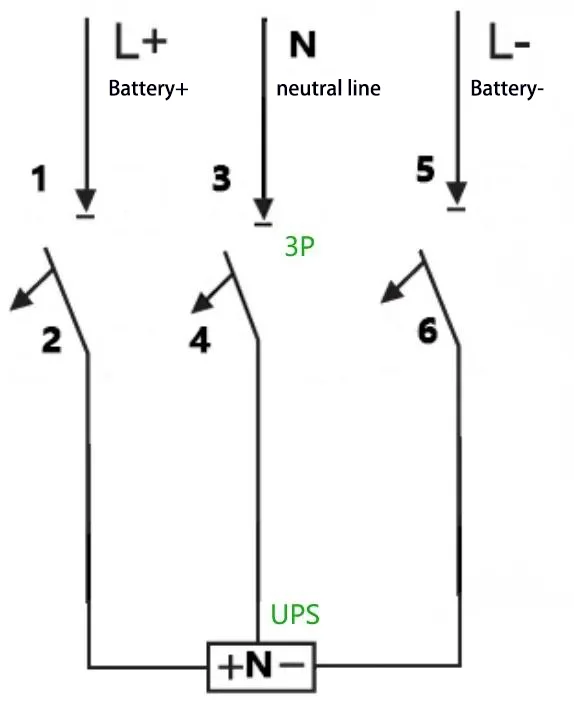

Д:На пример: За УПС са капацитетом од 40 кВА, номиналним низом батерија од 32 ћелије и везом неутралне жице (изједначавајући напон пуњења: 14 В × 32 = 448 В, тј. ±224 В), максимална радна струја се израчунава као 40 кВА × 1,0 ÷ 90% В ÷ 3 А. Може се усвојити прекидач од 500 В 200 А, а начин ожичења је следећи:

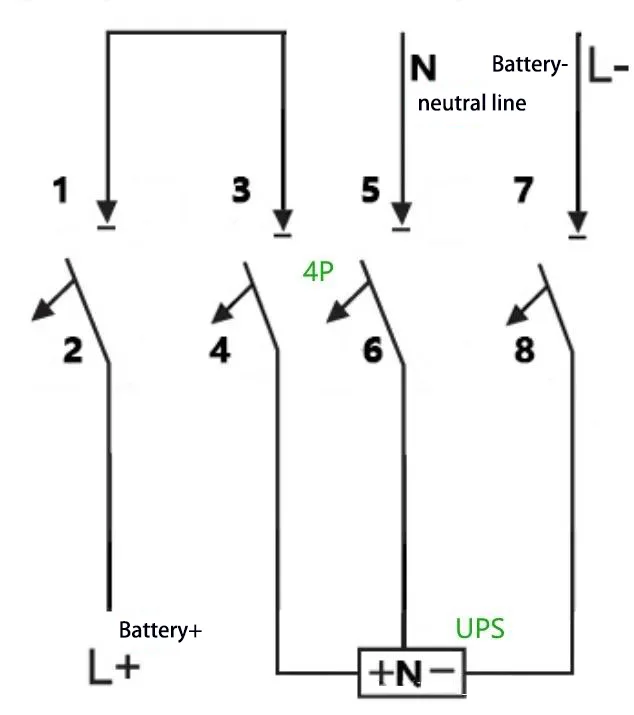

Е:На пример: За УПС са капацитетом од 40 кВА, номиналним низом батерија од 40 ћелија и везом неутралне жице (изједначавајући напон пуњења: 14 В × 40 = 560 В, тј. ±280 В), максимална радна струја се израчунава као 40 кВА × 1,0 ÷ 90% В ÷ 1 А. Прекидач 750 В 150 А може бити усвојен, са два његова пола повезана у серију. Метода ожичења је следећа:
