Претпостављате ли да један заштитни уређај од пренапона наизменичне струје покрива целу зграду?

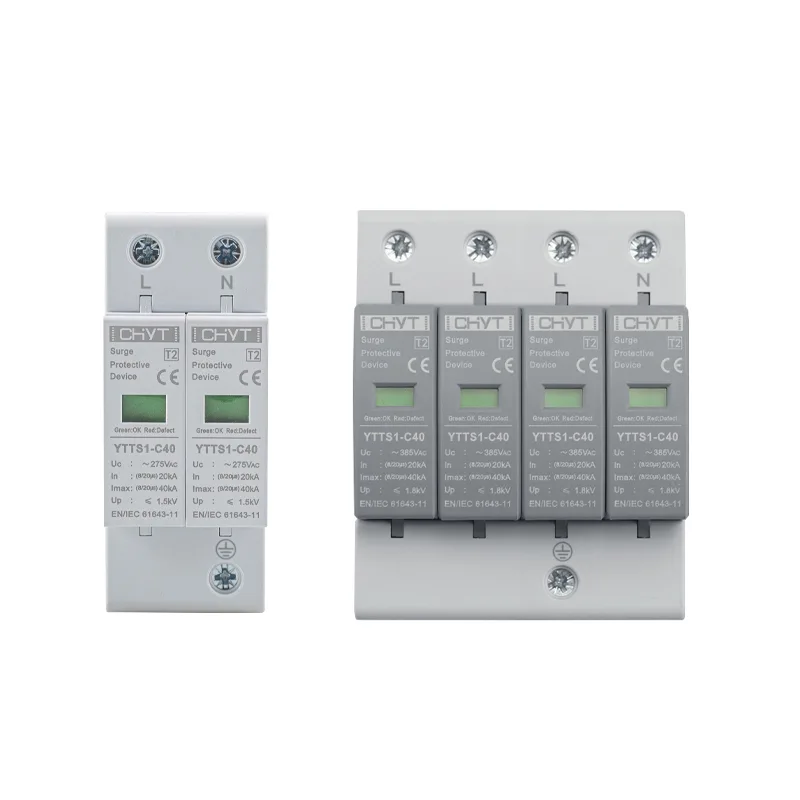

ЦХИТУређај за заштиту од пренапона наизменичне струјеапликације показују зашто једна заштитна тачка можда није довољна за вишеслојну зграду.

Налет не улази у зграду кроз једна унапред одређена врата. Муње, укључивање у мрежу, покретање и заустављање мотора или кварови на локалној електроенергетској мрежи могу довести до пролазног пренапона у различитим тачкама електричне инсталације. Када пренапон уђе у зграду, само ожичење може постати део проблема, преносећи пролазност ка осетљивој опреми.

То поставља практично питање за планирање електричног система: да ли један уређај за заштиту од пренапона наизменичне струје заиста штити целу зграду?

У малој инсталацији са кратким кабловима и ограниченом опремом, један стратешки позициониран уређај може пружити корисну заштиту. У већој згради, међутим, ослањање на једну заштитну тачку може оставити низводна кола изложена.

Зашто једна заштитна тачка можда није довољна

Заштита од пренапона функционише преусмеравањем прекомерног пролазног напона од опреме ка систему уземљења. Што је заштитни уређај ближи опреми која се штити, то је лакше контролисати напон који долази до те опреме.

Ово постаје све компликованије како зграда постаје већа.

Размислите о троспратној пословној згради. Главна разводна табла може бити смештена у приземљу, док су рачунари, ХВАЦ контролери, системи осветљења, комуникациона опрема и друга електронска оптерећења распоређени на више спратова. Уређај за заштиту од пренапона инсталиран само на главном долазном панелу не може аутоматски елиминисати сваки пролазни процес у целој електричној мрежи.

Дужина кабла је важна јер се напон и даље може развити дуж проводника током брзог прелазног процеса. Уређају који добро ради на улазу у сервис можда ће бити потребна подршка са додатних заштитних тачака даље низводно.

Ово је један од разлога зашто се заштита од пренапона боље разуме као систем, а не као једна компонента.

Где може доћи прелазни пренапон

Нема сваки талас исто порекло или путању. Директан догађај муње је само једна од могућности. Свакодневно електрично пребацивање такође може створити пролазне услове.

Уобичајени извори укључују:

Прелазни процес се може померити из главног дистрибутивног система у струјна кола. Ако се осетљива опрема налази на извесној удаљености од примарне заштитне тачке, додатна заштита може бити одговарајућа.

Следећи поједностављени приказ помаже да се објасни разлика:

Тачан распоред зависи од електричног дизајна, система уземљења, осетљивости опреме и применљивих захтева за инсталацију.

Важна је удаљеност између панела

Један од детаља које је најлакше превидети је физичка удаљеност између заштитних уређаја и оптерећења.

Замислите велику зграду са главном електричном плочом у једном делу и аутоматизованим контролним орманом у другом. Чак и ако су оба повезана на исти електрични систем, они нису електрични идентични током веома брзог прелазног процеса.

Дужи проводници уводе импеданцију. Током пренапона, ово може допринети разлици напона између тачке на којој је постављена заштита и тачке на којој је опрема повезана.

То не значи да свака утичница захтева сопствени заштитни уређај. Уместо тога, стратегија заштите треба да прати структуру електродистрибутивног система.

За тимове за набавку и инжењеринг ово је важна разлика. Питање не би требало да буде једноставно: „Колико уређаја за заштиту од пренапона је потребно?“ Боље питање је: „Где су тачке у којима пролазна енергија може ући, путовати и достићи осетљива оптерећења?“

Координација је важнија од једноставног додавања уређаја

Инсталирање више уређаја за заштиту од пренапона не ствара аутоматски бољи систем.

Уређаји инсталирани на различитим нивоима дистрибуције морају да раде заједно. Њихове карактеристике, способност пражњења, ниво напонске заштите и распоред инсталације треба узети у обзир као део комплетног електричног система.

Лоша координација може смањити ефикасност целокупног аранжмана. Супротно томе, одговарајуће позициониране заштитне степенице могу поделити задатак између главне дистрибутивне тачке и низводних кола.

Уобичајени приступ је успостављање различитих нивоа заштите:

Примарна заштита

Долазна електрична услуга је прва важна ствар коју треба размотрити. Заштита се овде односи на значајну пролазну енергију која улази из спољне мреже напајања.

Заштита секундарне дистрибуције

Када зграда има одвојене разводне плоче, може се размотрити додатна заштита. Ово је посебно релевантно када су каблови релативно дугачки или када низводна кола садрже осетљиву електричну опрему.

Локална заштита опреме

Веома осетљиви системи могу захтевати заштиту ближе самој опреми. Примери могу укључивати електронске системе управљања, комуникациону опрему, уређаје за праћење и другу опрему на коју може утицати пролазни пренапон.

Није циљ постављање заштите свуда. То је да се спречи талас да пронађе незаштићени пут до опреме која је важна.

Шта треба проверити пре него што изаберетеАЦ пренапонски заштитни уређај?

Сама зграда пружа многе од трагова потребних за планирање заштите.

Користан преглед би требало да укључи конфигурацију електричног система, називни напон, распоред уземљења, очекивано окружење пренапона, структуру дистрибуције и врсте прикључених оптерећења.

Такође је вредно утврдити да ли се кола простиру на отвореном или се повезују на опрему која се налази на изложеним подручјима. Такве везе могу значајно променити профил ризика.

Кључна питања укључују:

Ове провере су генерално корисније од избора уређаја само на основу номиналног напона или физичког изгледа.

Шта је са зградама са соларним системима?

Ситуација постаје занимљивија када се на зграду прикључи фотонапонска опрема.

Соларне инсталације могу да уведу додатне електричне путеве између спољне опреме и унутрашњих дистрибутивних система. ПВ низови, инвертори, ДЦ ожичење и АЦ излазна кола могу постати део опште дискусије о заштити.

Ово је посебно важно за зграде са соларним инсталацијама на крову јер је ПВ опрема физички ближа спољашњој изложености, док се произведена енергија на крају повезује са електричном инфраструктуром зграде.

Заштиту од пренапона на страни наизменичне струје стога треба размотрити заједно са ширим аранжманом ПВ заштите. ДЦ прекидачи, ДЦ изолатори, уређаји за заштиту од пренапона једносмерне струје и друге компоненте фотонапонске заштите адресирају различите делове система и не треба их третирати као заменљиве.

За зграду опремљену соларном енергијом, преглед само главног панела наизменичне струје може да пружи непотпуну слику.

Претпоставка „Један уређај за све“.

Привлачност једног уређаја је разумљива. Чини се једноставнијим, заузима мање простора и може смањити број компоненти које треба координирати.

Али електрична једноставност на папиру није увек једнака адекватној заштити на терену.

Компактна зграда са кратким и директним дистрибутивним путем може имати веома различите захтеве од фабрике, канцеларијског комплекса, складишта или вишеспратног објекта са неколико разводних плоча.

Стога није право питање да ли један уређај може заштитити зграду у идеалним условима. Корисније питање је да ли инсталација пружа довољну заштиту на локацијама на којима се реално може појавити пролазна енергија.

Ова промена у перспективи може спречити да иначе разуман план заштите постане превише зависан од једне тачке заштите.

Инсталација је и даље важна

Чак и правилно одабрана компонента за заштиту од пренапона може лоше радити ако се инсталацијом не рукује правилно.

Прикључни проводници треба да буду на одговарајући начин кратки и распоређени у складу са важећим захтевима за инсталацију. Уземљење и спајање су подједнако важни јер је за ударну струју потребна контролисана путања даље од заштићене опреме.

Уређај такође треба да буде инсталиран на месту које одговара његовој електричној функцији и да се усклади са узводном прекострујном заштитом где је то потребно.

Ове детаље је лако превидети током избора компоненти јер се не појављују на етикети производа. Ипак, они могу имати директан утицај на перформансе заштите у стварном свету.

Из тог разлога, спецификације треба прегледати заједно са електричним дизајном, а не третирати уређај за заштиту од пренапона као изоловани додатак.

Практичан начин за ревизију заштите зграда

За тимове за набавку и електропланере, једноставан преглед у три корака може учинити процес јаснијим.

Прво, мапирајте дистрибуцију енергије. Идентификујте улазну набавку, главне плоче, под-панеле и главну опрему.

Друго, идентификујте тачке изложености. Потражите спољне везе, дугачке каблове, изложеност муњи и опрему са ограниченом толеранцијом за пролазни напон.

Треће, процените координацију заштите. Утврдите да ли је заштита на улазу у сервис довољна или су потребне додатне степенице низводно.

Овај приступ такође олакшава поређење различитих спецификација без фокусирања само на цену или један електрични параметар.

Финал Такеаваи

Зграда нема нужно једну „улазну тачку за пренапон“. Прелазни пренапон може да се креће кроз различите делове електричне инсталације, а ефикасност заштите зависи од локације, ожичења, уземљења, осетљивости опреме и координације.

За мали и једноставан електрични систем, један стратешки инсталиран заштитни уређај може бити адекватан. Веће или сложеније инсталације често захтевају слојевит приступ у коме се заштита поставља према структури и ризику електричне мреже.

Приликом прегледа анУређај за заштиту од пренапона наизменичне струје, најважније питање стога није само колико је уређај моћан, већ где је инсталиран и који део електричног система се очекује да штити. За фотонапонске инсталације, ова процена такође треба да укључи однос између АЦ и ДЦ заштите.

Својим асортиманом производа који покрива компоненте за заштиту од наизменичне и једносмерне струје, укључујући уређаје за заштиту од пренапона наизменичне струје, ДЦ прекидаче, уређаје за заштиту од пренапона једносмерне струје, изолаторе једносмерне струје, ДЦ осигураче и соларне комбинаторе, Зхејианг Дабо Елецтриц Цо., Лтд. (ЦХИТ) пружа користан контекст производа за разматрање заштите као дела комплетног фотонапонског и електричног дистрибутивног система.
