Конектори за каблове за соларне панеле

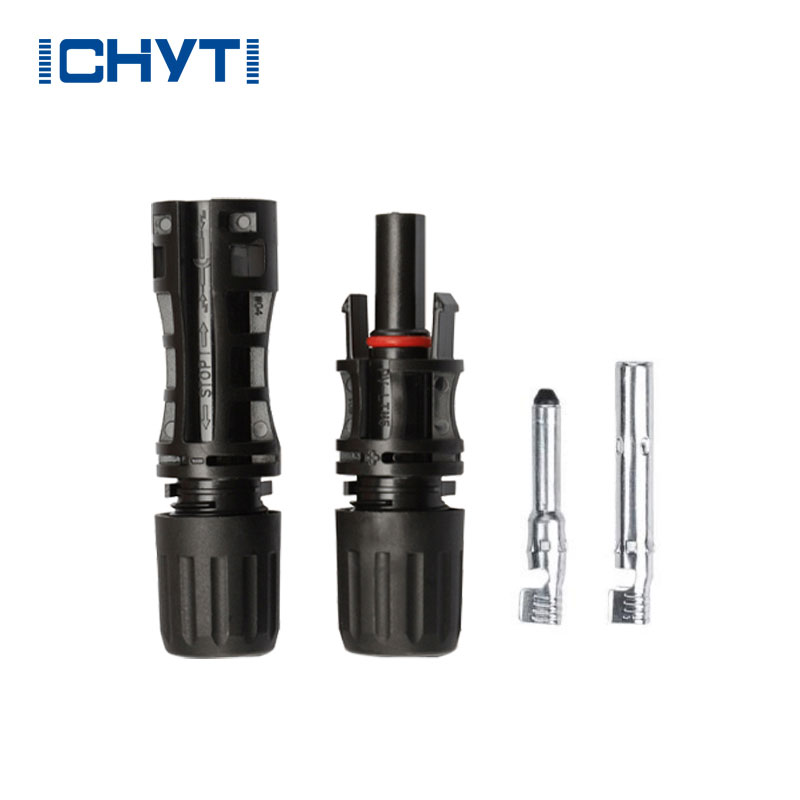

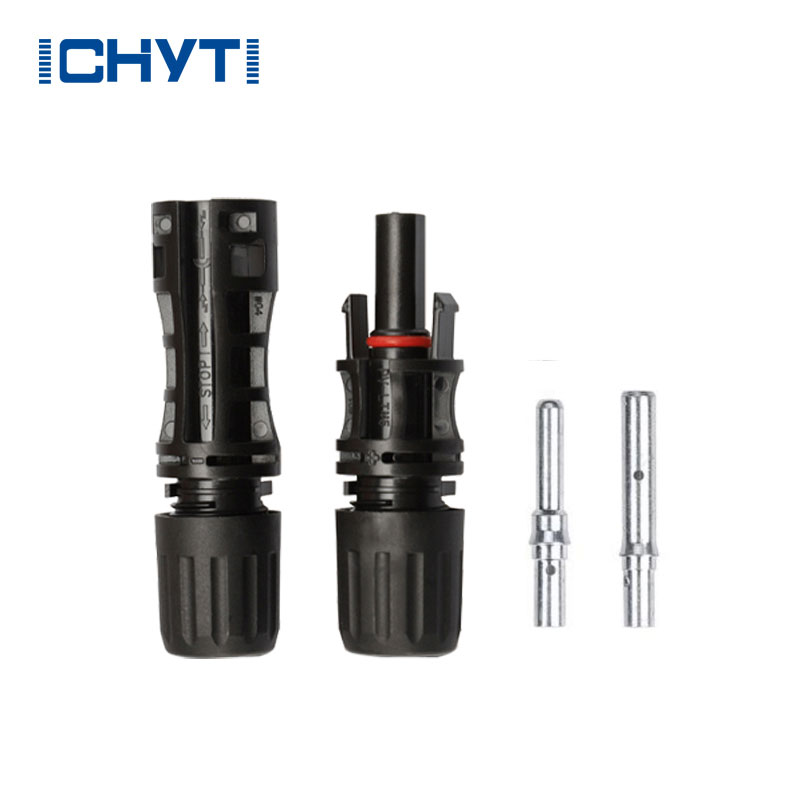

Добављачи из Кине ИЦХИТИ конектори за каблове за соларне панеле Маде ин Цхина су у потпуности прилагођени потребама купаца за 1500В фотонапонским системима. кабловски конектори соларног панела подељени су на два дела: крај линије и крај плоче, а оно што обично називамо конекторима кабла соларног панела односи се на конекторе за крај линије. Састоји се из два дела: металних делова и изолационих делова. МЦ је скраћеница за Мулти Цонтацт, док 4 представља величину пречника металног језгра.

ИЦХИТИ кабловски конектори за соларне панеле Параметар (Спецификација)



ИЦХИТИ кабловски конектори за соларне панеле Захтев за перформансама

◉ Фотонапонски конектори треба да имају добру проводљивост, а отпор контакта не би требало да прелази 0,35 милиома.
◉ Неопходно је имати довољне безбедносне перформансе да би се обезбедиле безбедносне перформансе компоненти соларних ћелија. Окружење и клима у којима се користи опрема за соларну енергију понекад могу бити изузетно сурови, тако да мора имати водоотпорну, отпорну на високе температуре, антикорозију, високу изолацију и друге перформансе, а ниво заштите треба да достигне ИП68.

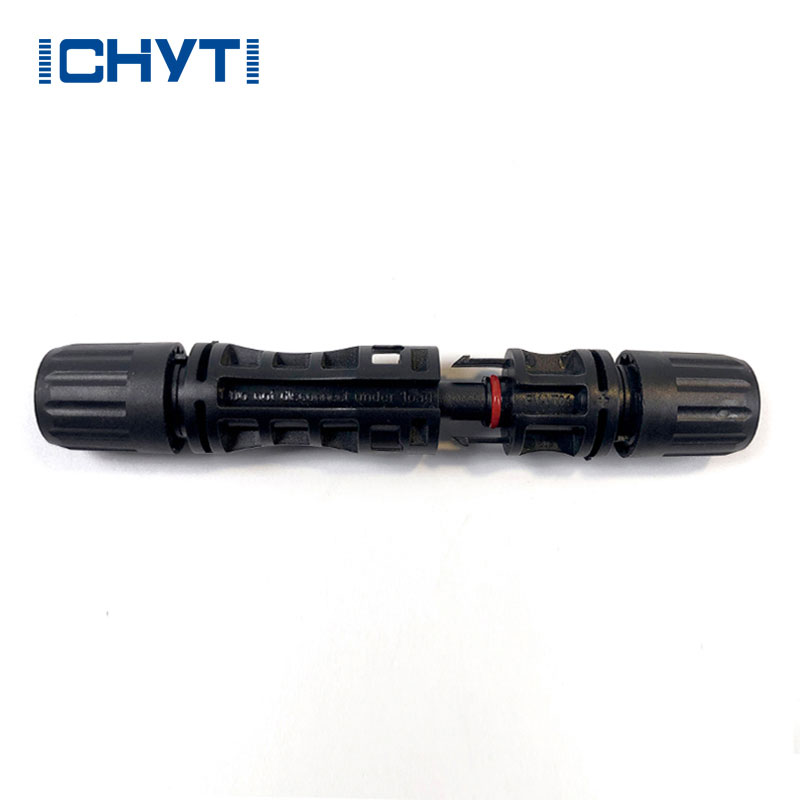

◉ Структура соларног конектора треба да буде чврста и поуздана, а мушки и женски конектори који су правилно уметнути треба да имају прикључну силу не мању од 80Н. За прикључак 4мм² МЦ4 конектор кабла не би требало да пређе горњу граничну температуру од 105 степени Целзијуса када носи струју од 39А. МЦ4/Х4 конектор је једножилни конектор са мушким и женским конекторима, који има многе предности као што су добро заптивање, практично уметање и лако одржавање и поправка.

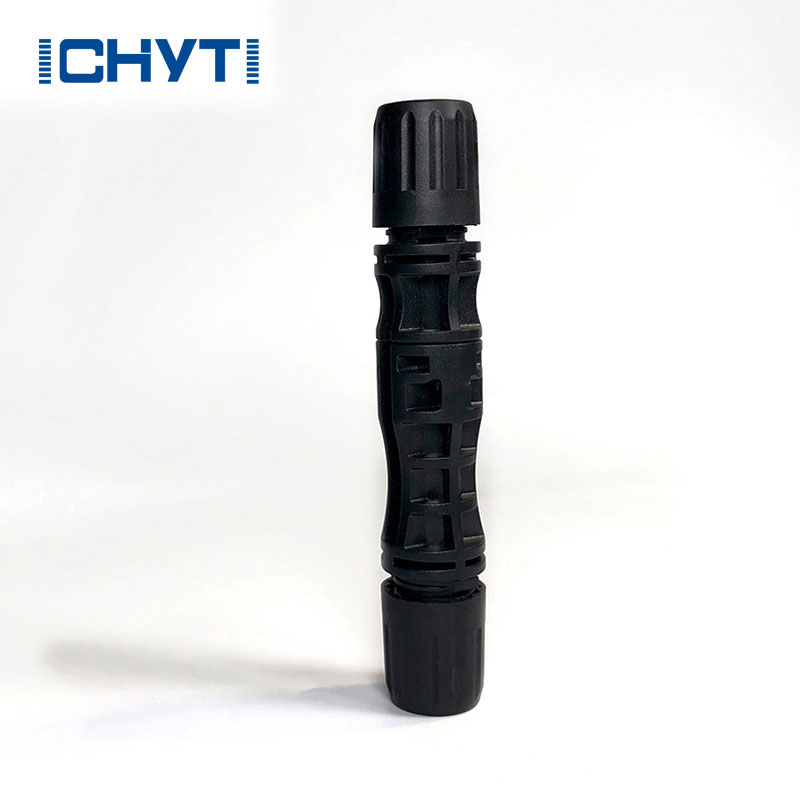

ИЦХИТИ кабловски конектори за соларне панеле Детаљи

ИЦХИТИ кабловски конектори за соларне панеле Димензије и ожичење



ИЦХИТИ кабловски конектори за соларне панеле Мере предострожности при инсталацији

Приликом одабира утикача треба обратити пажњу на квалитет производа, укључујући усклађеност са величином унутрашњег металног проводника, дебљином материјала, еластичношћу и премазом који задовољавају способност ношења великих струја и добар контакт. Пластика шкољке утикача треба да обезбеди глатку површину без пукотина, а интерфејс треба да буде добро запечаћен. Приликом уградње компонентних конектора, потребно је избегавати излагање сунчевој светлости и киши, како би се избегло старење конектора, корозија унутрашњих конектора и каблова, повећање контактног отпора, па чак и паљење, што доводи до смањења ефикасности система или пожара. незгоде.

Инсталација и процес пресовања фотонапонских конектора су од највеће важности и треба користити професионалне алате за пресовање. Пре изградње фотонапонских електрана, релевантно инжењерско инсталатерско особље треба да прође обуку о операцијама пресовања.
